Le valvole a sfera sono componenti essenziali in molti impianti ingegneristici, grazie alla loro versatilita e alla loro efficienza. In questo articolo esploreremo le caratteristiche principali delle valvole a sfera in plastica, i loro vantaggi, le diverse tipologie disponibili e come possono essere facilmente integrate e manutenute nei sistemi esistenti.
In ogni impianto le valvole sono componenti fondamentali per controllare il passaggio dei fluidi. Ogni valvola e composta da un corpo dotato di un ingresso e un’uscita, che permette il passaggio del fluido, e da un otturatore — un’ostruzione mobile che controlla il flusso.
Come scegliere una valvola a sfera in plastica
Quando si sceglie una valvola, prima di tutto bisogna pensare all’applicazione per la quale ci serve e a quali sono le caratteristiche del liquido che ci passera. Potrebbe servire una valvola che possa essere semplicemente aperta o chiusa (on/off) oppure una valvola che consenta la regolazione della portata. In entrambi i casi la valvola puo essere gestita manualmente oppure automatizzata.
La tipologia di otturatore determina la curva caratteristica della valvola, cioe la quantita ed il modo in cui il liquido passa attraverso la valvola. Infine, e fondamentale sapere se il liquido che dovra passare attraverso la valvola e pulito oppure contiene delle particelle.

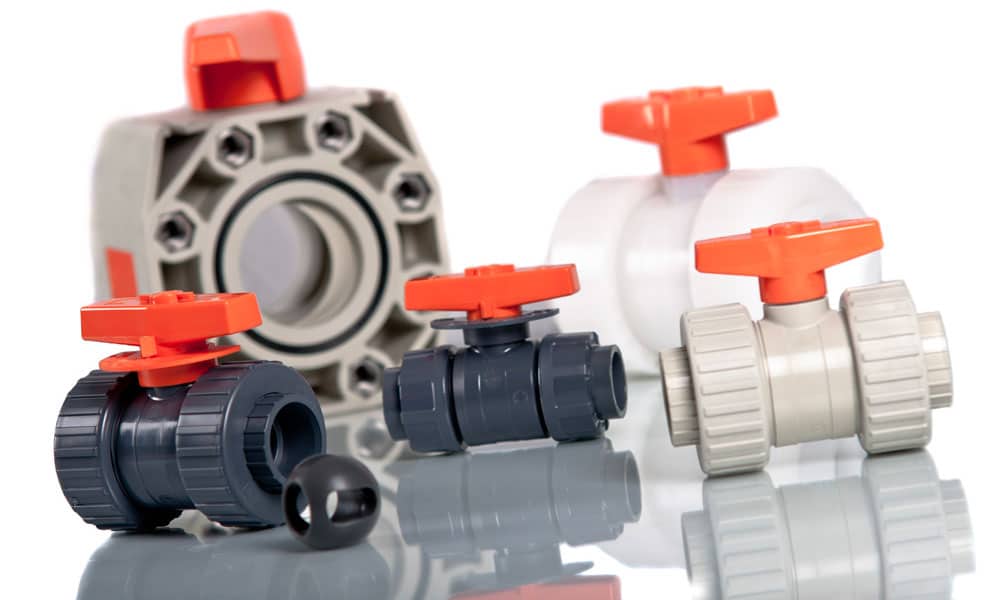

Scopri le diverse versioni della valvola a sfera C200 in PVC, PP e PVDF.
I vantaggi delle valvole a sfera
Le valvole a sfera sono tra le piu usate negli impianti. L’otturatore ha la forma di una sfera, nella quale e praticata un’apertura che, a valvola aperta, permette il passaggio del fluido.
Economiche e versatili
Ottimo rapporto qualita-prezzo, applicabili in un’ampia gamma di settori e impianti.
Bassa perdita di carico
Il passaggio attraverso la sfera e quasi identico a quello di una tubazione di pari diametro, riducendo al minimo le perdite.
Tolleranza ai residui
Alcune tipologie gestiscono fluidi con piccole quantita di residui, ampliando le applicazioni possibili.
Facile manutenzione
I collarini svitabili permettono la sostituzione senza tagliare i tubi o fare saldature.
Automazione e manovrabilità delle valvole a sfera
Le valvole a sfera possono essere equipaggiate con motori elettrici o attuatori pneumatici per un controllo remoto efficace. Anche nella versione manuale sono semplici da utilizzare grazie a maniglie o leve progettate per facilitare l’apertura e la chiusura.
Costruite nei materiali piu vari (PP, PVC, PVDF), le valvole a sfera C200 sono disponibili in tutti i diametri e si possono integrare facilmente in qualsiasi tipo di impianto, anche gia esistente. La scelta tra controllo manuale e automatico dipende dalle specifiche esigenze dell’impianto: frequenza di manovra, precisione richiesta, accessibilita dell’installazione e costi operativi a lungo termine. Per una valutazione completa dei parametri decisionali che guidano questa scelta strategica, consulta la nostra guida comparativa tra valvole manuali e automatiche.
Se stai ancora valutando quale tipologia adottare, la nostra guida alla scelta tra valvola di intercettazione farfalla e sfera offre un confronto tecnico completo per diametro e fluido.
Facilita di manutenzione
In caso di guasti, la manutenzione delle valvole a sfera e semplice grazie alla presenza di collarini che possono essere svitati senza dover tagliare i tubi o fare saldature, semplificando notevolmente il processo di sostituzione delle parti.
Approfondimento: Le valvole a sfera possono guastarsi per usura delle guarnizioni, depositi di calcare, cristallizzazione di prodotti chimici o semplice mancanza di manutenzione. Scopri come prevenire e risolvere i guasti piu comuni nella nostra guida: Valvola a sfera: come evitare i guasti piu comuni.
Le diverse tipologie di valvole a sfera: C200 e C10
Non tutte le valvole a sfera sono uguali. La scelta del modello giusto dipende dall’applicazione, dal fluido e dalla precisione richiesta. Le due famiglie principali che offriamo sono la C200 — la valvola a sfera universale — e la C10, progettata per eliminare le zone morte e garantire la massima resistenza.
C200 — Uso universale
- Design tradizionale con cavita interna
- Disponibile in PVC, PP, PVDF
- Gamma completa: ON/OFF, dosaggio, proporzionale
- Diametri da DN15 a DN100
- Ideale per la maggior parte delle applicazioni industriali
C10 — Senza zone morte
- Albero stampato con la sfera (design integrato)
- Nessuna zona morta dove il fluido può accumularsi
- Connessioni con bocchettone standard DIN 8063
- Diametri da DN15 a DN50
- Scelta preferita in chimica, galvanica e PCB.
Valvola a sfera C10: albero stampato con la sfera, nessuna zona morta
Le valvole di regolazione della portata con le valvole a sfera in plastica
Su due tipologie di valvole abbiamo sagomato la sfera con canali e fori particolari. Questa caratteristica ci permette di avere due diverse tipologie di valvole per la regolazione della portata. Sotto alle maniglie abbiamo applicato una scala graduata per semplificare la regolazione.
C200DOS versione dosaggio, in diametri piccoli, permette di regolare su una scala di 180 gradi anche piccole portate.
C200PROP versione proporzionale, disponibile dal d 20 al d 63, e idonea anche per portate di 50.000 l/h.
Valvole per acqua ossigenata e acido peracetico
Abbiamo creato una versione particolare della C200 creando un piccolo foro sulla sfera con lo scopo di evitare che all’interno della sfera, a valvola chiusa, possa restare “imprigionato” del prodotto. La scelta del modello giusto e la corretta manutenzione sono fondamentali per evitare guasti in presenza di fluidi ossidanti o aggressivi.
