La sicurezza negli impianti industriali è oggi un tema centrale non solo per ragioni normative, ma perché rappresenta un indicatore concreto di efficienza operativa e cultura aziendale: un impianto ben segnalato riduce gli errori procedurali, accelera le operazioni di emergenza e semplifica il lavoro quotidiano dei tecnici. In questo contesto, la segnaletica impianto industriale non è un accessorio, ma un sistema integrato che deve rispondere contemporaneamente agli obblighi del D.Lgs. 81/08, alle norme tecniche di riferimento come la UNI 5634 per l’identificazione delle tubazioni, e alle esigenze pratiche di chi lavora ogni giorno a contatto con sostanze chimiche, ambienti umidi o impianti ad alto rischio. Chi allestisce o verifica la segnaletica di uno stabilimento si trova spesso davanti a una sfida concreta: sapere esattamente cosa è obbligatorio, dove va posizionato, con quali materiali e dimensioni — senza margine di errore. In questa guida operativa analizziamo punto per punto tutti gli aspetti che un tecnico d’impianto deve padroneggiare: dalla segnaletica obbligatoria impianto (cartelli di pericolo, divieto, obbligo, antincendio ed emergenza) all’identificazione di tubi e valvole, dal visual management e dalla marcatura dei pavimenti alla scelta dei materiali più adatti per ogni ambiente — fotoluminescente, alluminio, acciaio o adesivo. Tutto ciò che serve per allestire un impianto conforme, sicuro e funzionale, in un unico riferimento pratico.

Segnaletica obbligatoria per impianti: cosa prescrive il D.Lgs. 81/08

Il D.Lgs. 81/08, noto come Testo Unico sulla Sicurezza, è il riferimento normativo principale per la segnaletica obbligatoria negli ambienti di lavoro. In particolare, il Titolo V dell’allegato XXIV stabilisce le caratteristiche dei cartelli sicurezza impianto: forma geometrica, colori e pittogrammi sono standardizzati e non possono essere modificati discrezionalmente dall’azienda.

La segnaletica di sicurezza si articola in cinque categorie fondamentali. I cartelli di pericolo hanno forma triangolare con fondo giallo e bordo nero: segnalano rischi presenti nell’area come sostanze corrosive, alta tensione o superfici calde. I cartelli di divieto sono circolari con fondo bianco, bordo e barra rossa: indicano comportamenti vietati come il divieto di accesso ai non autorizzati. I cartelli di obbligo, circolari con fondo blu, prescrivono l’uso di dispositivi di protezione individuale. I cartelli antincendio hanno fondo rosso e indicano la posizione di estintori, idranti e pulsanti di allarme. I cartelli di emergenza e salvataggio, infine, hanno fondo verde e indicano uscite di sicurezza e percorsi di evacuazione.

Nella nostra esperienza, uno degli errori più frequenti in fase di audit è la presenza di cartelli non conformi per dimensioni o materiali, oppure posizionati in modo da risultare non visibili nelle condizioni operative reali. La norma richiede che i segnali siano visibili, comprensibili e adeguatamente illuminati o fotoluminescenti nelle aree prive di illuminazione di emergenza autonoma.

Per un approfondimento sul quadro normativo applicato alla pratica, rimandiamo al nostro articolo su decreti e normative sulla segnaletica di sicurezza sul lavoro, dove questi obblighi vengono contestualizzati per diverse tipologie di stabilimento.

Identificazione di tubi e valvole: la norma UNI 5634

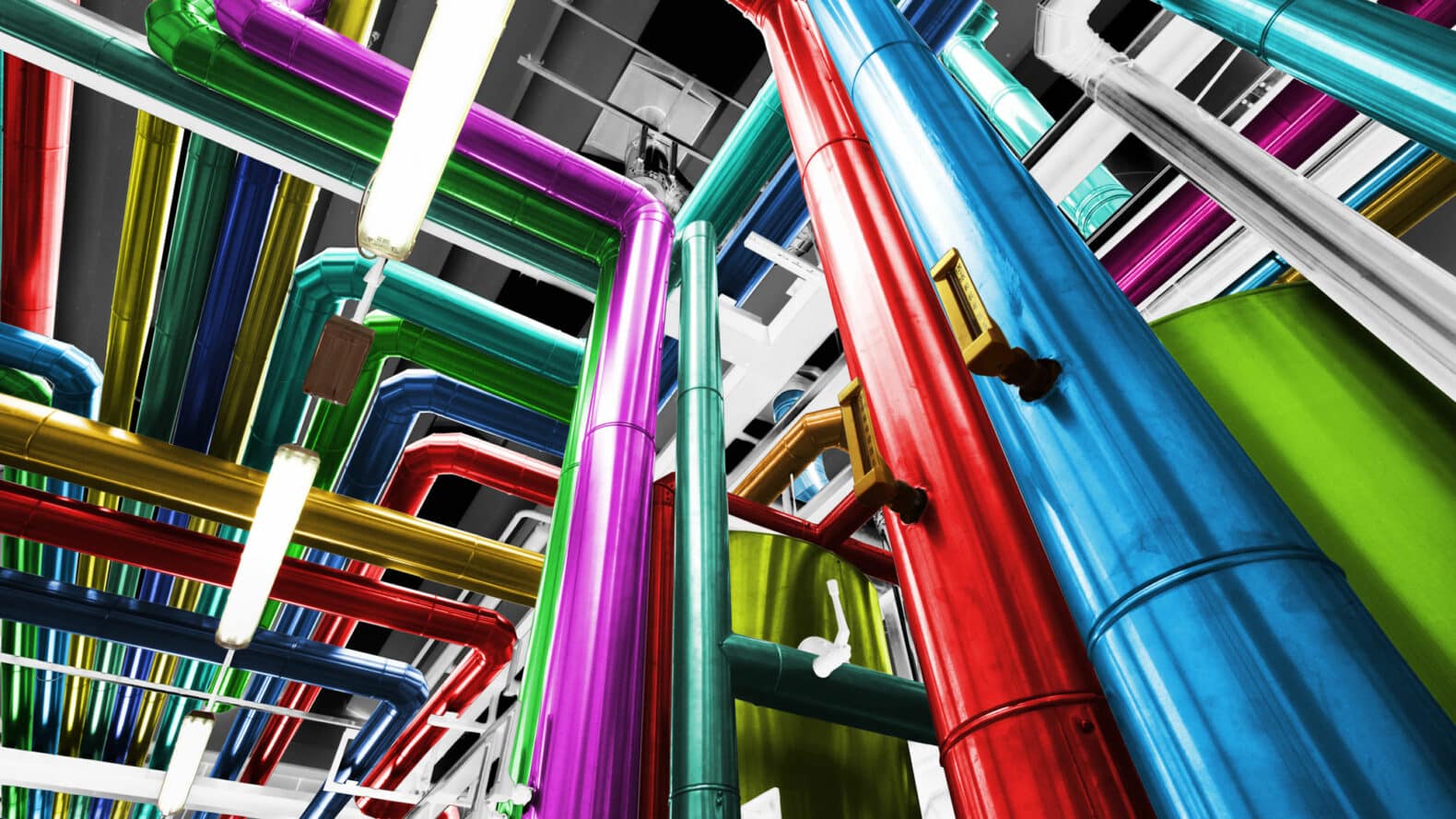

Accanto alla cartellonistica industriale di sicurezza, la segnaletica impianto industriale comprende un secondo sistema altrettanto critico: l’identificazione delle tubazioni. La norma UNI 5634 definisce i criteri cromatici per la marcatura tubi industriali in funzione del fluido trasportato, con l’obiettivo di ridurre gli errori operativi — in particolare durante le manutenzioni e le operazioni di emergenza.

Il sistema si basa su colori di fondo associati a famiglie di fluidi: il verde per l’acqua, il giallo per i gas infiammabili, il marrone per gli oli minerali, il grigio per i gas non infiammabili, il rosso per i fluidi antincendio. A questi colori di base si aggiungono frecce direzionali e etichette con il nome del fluido, che completano l’identificazione nei punti critici come derivazioni, valvole e attraversamenti di parete. Per la regola pratica di applicazione di colori, frecce ed etichette consulta la nostra guida sull’identificazione dei tubi con colori ed etichette e scopri la gamma di etichette per tubi idraulici in impianti industriali.

In pratica, un tecnico che interviene su un impianto chimico o farmaceutico deve poter riconoscere a colpo d’occhio il contenuto di una tubazione, soprattutto in condizioni di stress o in ambienti con scarsa visibilità. La corretta applicazione della UNI 5634 non è solo una questione di conformità: è un elemento di sicurezza operativa che incide direttamente sulla velocità e sull’accuratezza degli interventi.

La corretta classificazione delle sostanze chimiche è il punto di partenza anche per la segnaletica di pericolo: per questo motivo ti invitiamo ad approfondire il tema dei simboli GHS negli impianti industriali, che si integra direttamente con la gestione dei tubi e delle aree di stoccaggio.

Visual management e segnaletica orizzontale impianto

Il visual management industriale è un approccio metodologico che utilizza segnali visivi — colori, simboli, linee e indicatori — per rendere immediatamente comprensibile lo stato di un processo, la destinazione di un’area o la presenza di un rischio. Applicato alla segnaletica di stabilimento, si traduce in un sistema coerente che va ben oltre i cartelli obbligatori.

Marcatura dei pavimenti e delimitazione delle aree

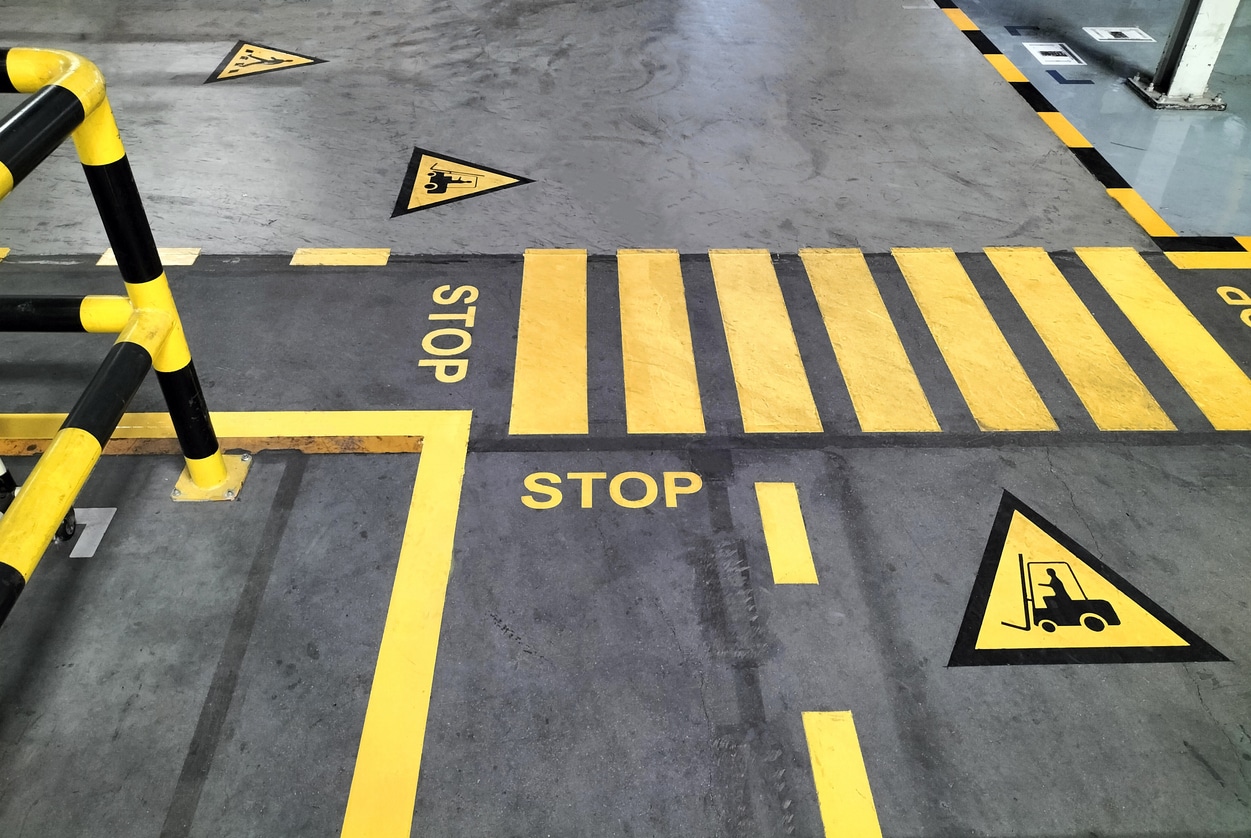

La segnaletica orizzontale impianto è tra gli elementi più efficaci del visual management. Le strisce gialle delimitano le corsie di transito dei carrelli elevatori dalle zone pedonali; il rosso identifica le aree di deposito temporaneo dei rifiuti o le zone interdette; il blu segnala le postazioni di lavoro fisse. Questo sistema riduce la necessità di supervisione costante e permette anche a personale nuovo o a terzisti di orientarsi correttamente nell’impianto. Per i criteri normativi e applicativi della marcatura a terra, vedi la guida sulla segnaletica orizzontale per magazzini e capannoni.

5S e segnaletica di postazione

Nei contesti produttivi che adottano la metodologia 5S — un approccio lean di origine giapponese basato su Selezione, Ordine, Pulizia, Standardizzazione e Disciplina — la segnaletica industriale è parte integrante del sistema. Le sagome a terra per utensili, le etichette di scaffale e i cartellini di stato macchina contribuiscono a mantenere l’ordine operativo e a rendere visibili le anomalie in tempo reale.

Se l’impianto include aree miste con uffici tecnici o sale controllo, i principi della segnaletica aziendale interna si integrano naturalmente con le logiche industriali per garantire orientamento e sicurezza in ogni zona dello stabilimento.

Materiali per la segnaletica industriale: come scegliere in base all’ambiente

La scelta del materiale è uno degli aspetti più sottovalutati nell’allestimento della segnaletica impianto industriale. Tuttavia, un cartello realizzato con il materiale sbagliato in un ambiente aggressivo perde leggibilità nel giro di pochi mesi, vanificando l’investimento e creando rischi reali per la conformità. La selezione del supporto per la segnaletica ambienti industriali deve quindi partire dalle condizioni reali di esposizione — umidità, vapori chimici, escursioni termiche — prima ancora che dall’estetica.

Ambienti standard e ambienti corrosivi

In ambienti standard, i supporti in alluminio anodizzato offrono un ottimo equilibrio tra leggerezza, resistenza e durabilità. L’alluminio è adatto alla maggior parte degli impianti manifatturieri e logistici. Nei contesti con presenza di agenti chimici aggressivi, vapori acidi o soluzioni alcaline — tipici dell’industria chimica, farmaceutica e del trattamento delle superfici — è invece preferibile l’acciaio inox AISI 316 o i substrati in PVC rigido con rivestimento protettivo. Gli adesivi in vinile laminato rappresentano una soluzione economica per segnaletica temporanea o per ambienti a bassa aggressività.
